생활용 탈취유니트

기술개요

탈취유니트는 공동건물의 식당, 정화조, 병원 및 실험실에서 발생하는 분진, 냄새,악취,유해한 가스 등을 제거하기 위한 유니트로 사용 현장에 따라 적절한 Filter와 부품을 적용하여 무해한 가스로 전환 후 대기중으로 배출하는 장치이다.
본 탈취유니트는 탈취처리과정에 화학물질을 첨가하지 않기에 2차오염이 발생되지 않고, 유지관리에 편리하고 운영비용을 최소로 하며, 연속적이고 안정적인 운전이 가능한 설비이다.

생산 품목

탈취 유니트 : Demister Filter + Pre Filter + 활성탄촉매필터 + 배기송풍기

탈취필터 유니트 : Demister Filter + Pre Filter + 활성탄촉매필터

헤파필터 유니트 : Pre Filter + 헤파필터 + 활성탄촉매필터

급기필터 유니트 : Pre Filter

UVC탈취 유니트 : Demister Filter + Pre Filter + UVC모듈 + 활성탄촉매필터

축산악취제거기 : 분진제거함 + Demister Filter + Pre Filter + UVC모듈 + 활성탄촉매필터 + 배기송풍기

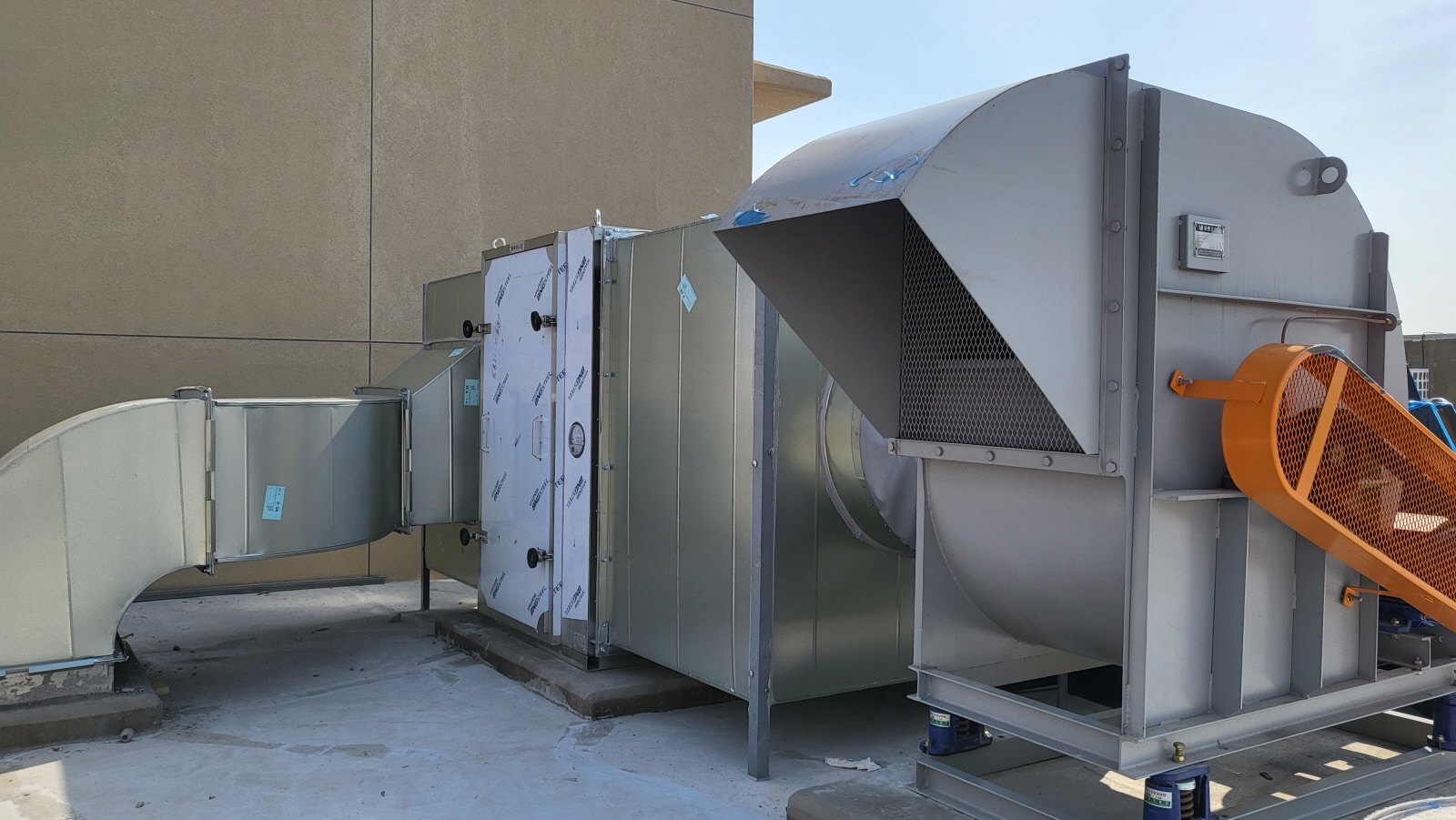

이천cj물류센타 탈취필터유니트

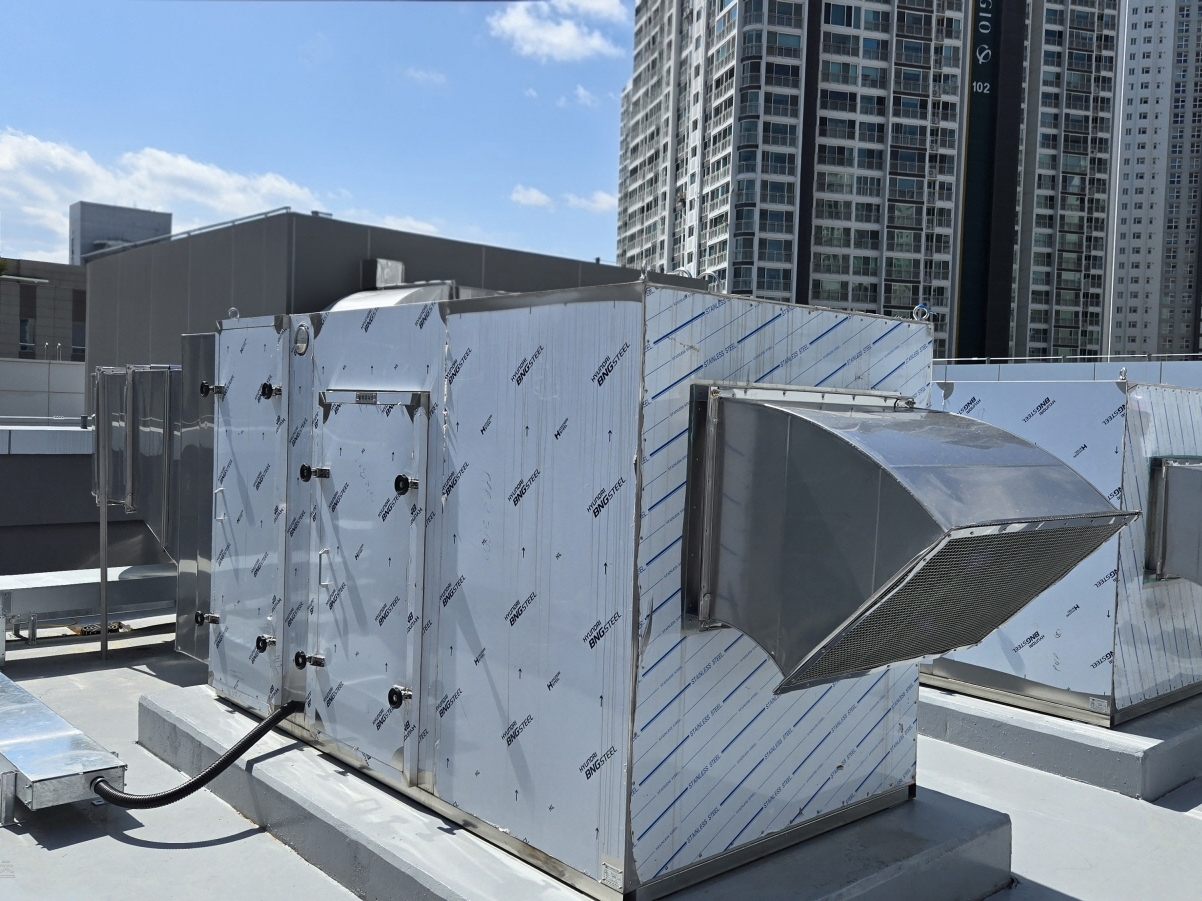

인천 연수 복합쇼핑몰 탈취유니트

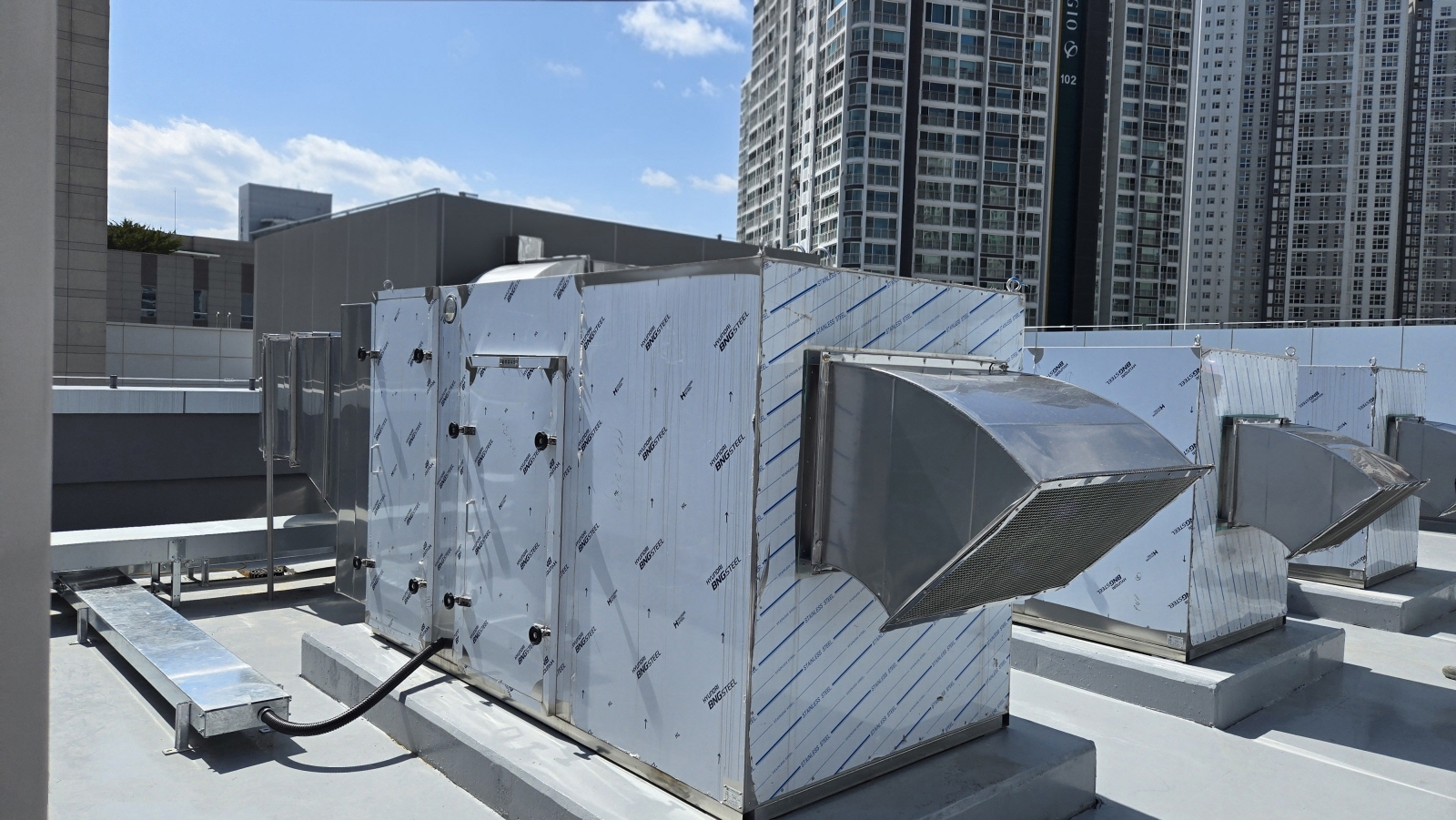

시화 거북섬 상가 탈취유니트

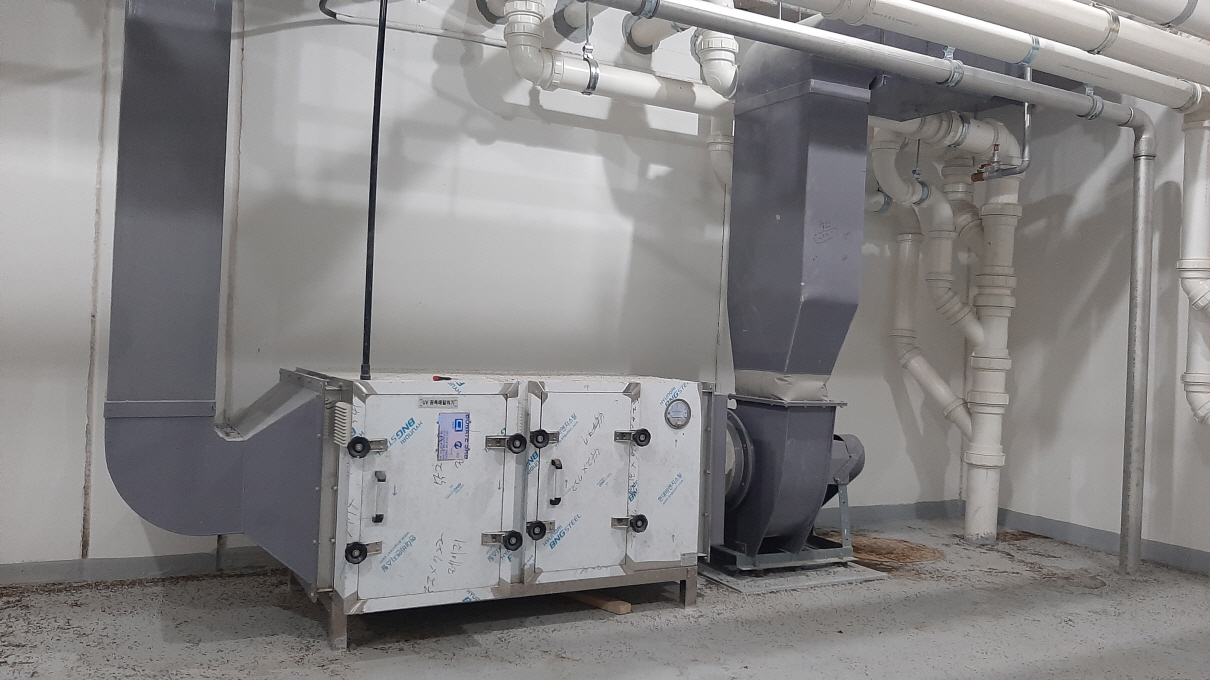

아파트 정화조 UV탈취유니트

양돈농장 축산악취제거기

성남 금광 상가 탈취유니트

적용분야

병원 및 아파트 정화조악취처리, 오수처리시설, 축산 발효기(콤포스트)탈취기, 공동건물, 호텔 및 레스토랑 주방냄새처리, 대형매장공기정화, 의료시설 클린룸공기정화

구 분	종 류
주 방	호텔, 상가, 주상복합건물 등의 주방환기
정 화 조	아파트, 주상복합, 오피스건물등의 정화조악취처리
축사시설	양돈, 낙농, 양계( 고속발효기[콤포스트]탈취, 축산 악취제거기, 액비처리시설 )
처리시설	오수처리시설, 폐기물처리시설 등
공동건물	병원내 환기 및 클린룸, 실험실, 연구소, 쇼핑몰등의 살균및 환기 악취처리

시스템 구성

탈취 유니트

UV탈취유니트

구 분

사 진

기 능

비 고

전처리부

유수분, 분진, 이물질 제거

매 3~6개월
물세척(반영구적)

UV광분해산화장치

악취성분 광분해 제거

고에너지 UV 램프, 전력공급장치(PCB) 내부설치

산화반응부

잔여악취 라디칼 산화

내부식성, SUS

활성탄필터

잔여 라디칼 제거

매 3~6개월
교체

송풍기

정화공기배출

현장조건에 따라 팬 선정

시 스 템 성 능

측 정 항 목	측정분석값(PPM)
측 정 항 목	탈취 전	탈취 후
암모니아	6.5	0.1
황화수소	25.03	0.001
톨루엔	1.585	0.074
메틸메르캅탄	0.013	0.001
프로피온산	0.152	0.020
아세트알데히드	0.82	ND
메틸에틸케톤	0.823	ND
N-뷰틸산	0.722	ND
i-발레르산	0.641	ND

※ 풍량: 1500CMM / 측정지점: 난지물재생센터 분뇨투입동 기계실 / 측정업체: 자연환경알앤디

시 스 템 비 교

구 분	UV광분해산화장치	활성탄흡착
구 성	DEMISTER,PRE필터,UVC,촉매필터	DEMISTER,PRE필터,촉매필터
원 리	고에너지UVC로 광분해 산화탈취	촉매필터에 의한 흡착 탈취
성 능	공기희석배수 500배이하	공기희석배수 500배이하
장 점	높은 탈취성능 경제적인 유지관리비용	초기투자비용 적음 시스템 단순화로 유지관리용이
적 용	건물 정화조배기 하수처리장등의 악취처리	공동건물 주방의 급.배기 실험실 병원등의 배기

적 용 사 례

가스성분 : 암모니아, 황화수소, 메틸메르캅탄 등

처 리 량 : 3,000CMH

아파트 생활오수처리시설

가스성분 : 암모니아, 황화수소, 메틸메르캅탄 등

처 리 량 : 7,500CMH

아파트 생활오수처리시설

가스성분 : 주방기름연기(아크릴알데히드 등)

처 리 량 : 132,000CMH

대형 호텔 주방

가스성분 : 주방기름연기(아크릴알데히드 등)

처 리 량 : 76,000CMH

대형 음식점 주방

가스성분 : 암모니아, 황화수소, 메틸메르캅탄 등

처 리 량 : 8,000CMH

산업용빌딩 생활오수처리시설

가스성분 : 음식물쓰레기 퇴비화과정의 악취

처 리 량 : 100CMH (파일럿 시설)

아파트 음식물쓰레기 제로화 시범사업

생활용 악취처리 시스템 - 저농도 모델

※설비 구성 : Demister Filter + Pre Filter + UV 모듈 + V-CELL Carbon Filter

제품 유형	처리풍량 (CMH)	제품규격 (mm)	동 력 (mm)	풍속저항 (Pa)
CAT-PQ003	5,000	978×720×2100	0.6kw/220v	<30
CAT-PQ004	10,000	978×1266×2100	0.7kw/220v	<30
CAT-PQ005	15,000	1650×1420×2100	0.9kw/220v	<30
CAT-PQ006	20,000	1650×1500×2100	1.0kw/220v	<30
CAT-PQ007	25,000	1650×1874×2100	1.2kw/220v	<30
CAT-PQ008	30,000	1650×1974×2100	1.5kw/220v	<30

▩ 상기 규격은 현장조건에 따라 변경 가능합니다.
